博觀而約取，厚積而薄發！深研制造企業的用戶需求，結合三十年的工藝知識沉淀，經過研發團隊技術攻關，開目自主研發的三維焊接工藝設計系統3DWeld正式首發，為3DCAPP系列再添濃墨重筆！

導讀

焊接工藝是一種在加熱、加壓、或者加熱并加壓的環境下，借助或不借助焊接材料，使得同種或異種材質的母材通過原子之間的結合和擴散、實現連接成一體結構的加工工藝方法。它是一種連接性能好、結構剛度大、整體性能好、方法種類多、適應性廣、非常重要的工藝方法。

隨著現代科學技術的飛速發展和工業自動化步伐的推進，焊接工藝設計正由二維圖紙升級為三維CAPP輔助設計，焊接操作也經歷著從傳統的手工焊接邁向自動化、智能化的焊接發展趨勢。

而目前制造企業通常采用的依然是傳統的二維焊接工藝設計模式，雖然部分制造企業通過引入焊接機器人等裝備，在一定程度上提高了焊接生產率，但依然在焊接工藝設計方面還是存在以下弊端與不足：

1、焊接工藝設計效率低下：面對復雜產品的設計，傳統的二維圖紙不便理解，焊接工藝編制尤為困難，效率低下且易出錯；

2、二維工藝卡片指導性差：傳統焊接工藝運用二維工藝軟件進行編制，輸出的工藝卡片不直觀，對生產操作指導性不強；

3、工藝設計質量參差不齊：焊接工藝專業性要求高，依托個人能力和經驗，編制出的焊接工藝文件質量參差不齊，焊接產品質量也難以標準化；

4、專業人才培養難度高：焊接機器人需依據適配的工藝規程及操作程序進行離線編程方能進行操作，這對工藝人員能力提出了更高階挑戰，培養難，招聘更難。

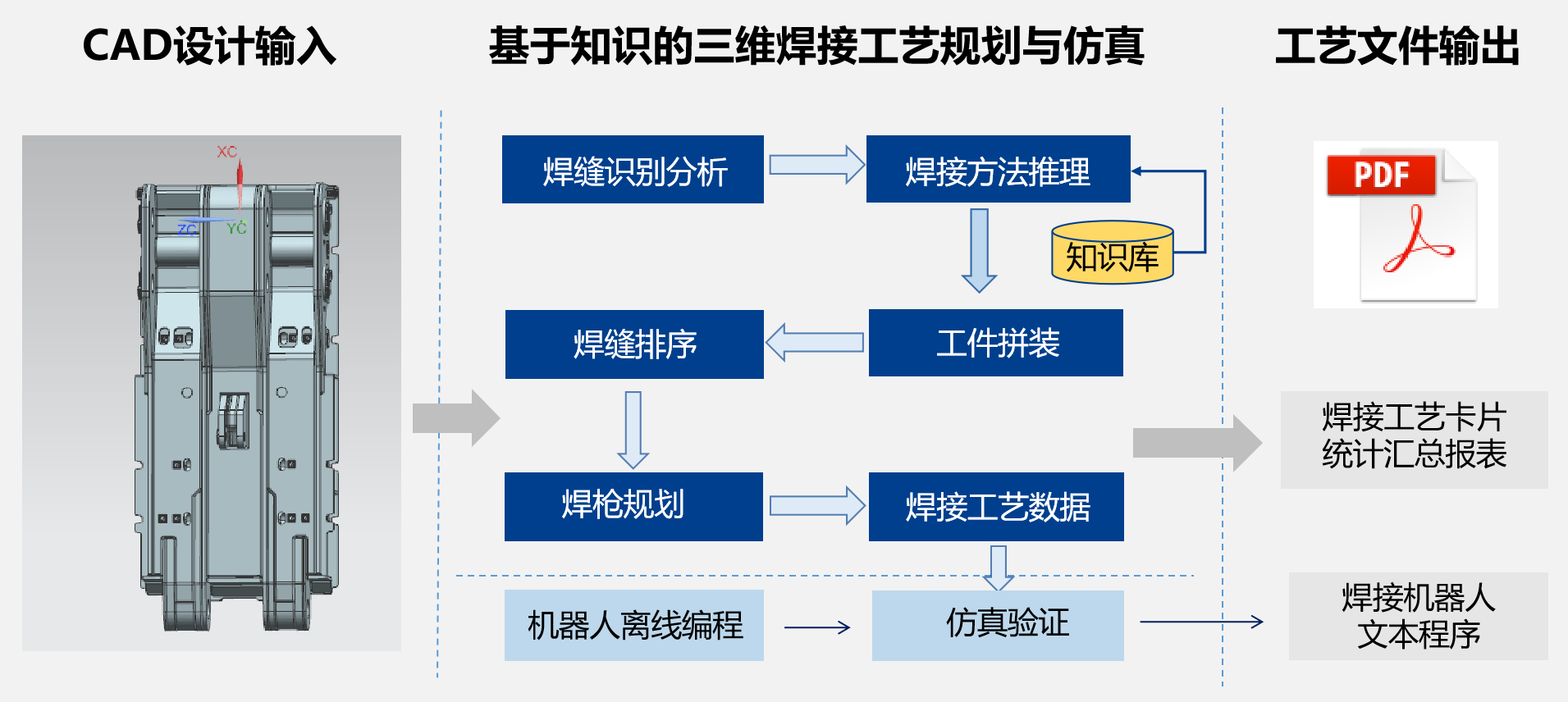

開目3DWeld是一款智能化的焊接工藝設計與仿真系統。能夠自動識別焊接特征，基于焊接工藝知識庫，在三維交互式環境下，快速定義焊接工序內容，形成結構化的焊接工藝信息，并輔助焊接工藝仿真模擬，提高焊接工藝設計效率和質量，焊接參數可直接傳輸給焊接機器人等焊接設備，幫助企業提高工藝設計與制造的協同效率，減少差錯、縮短產品研發周期。

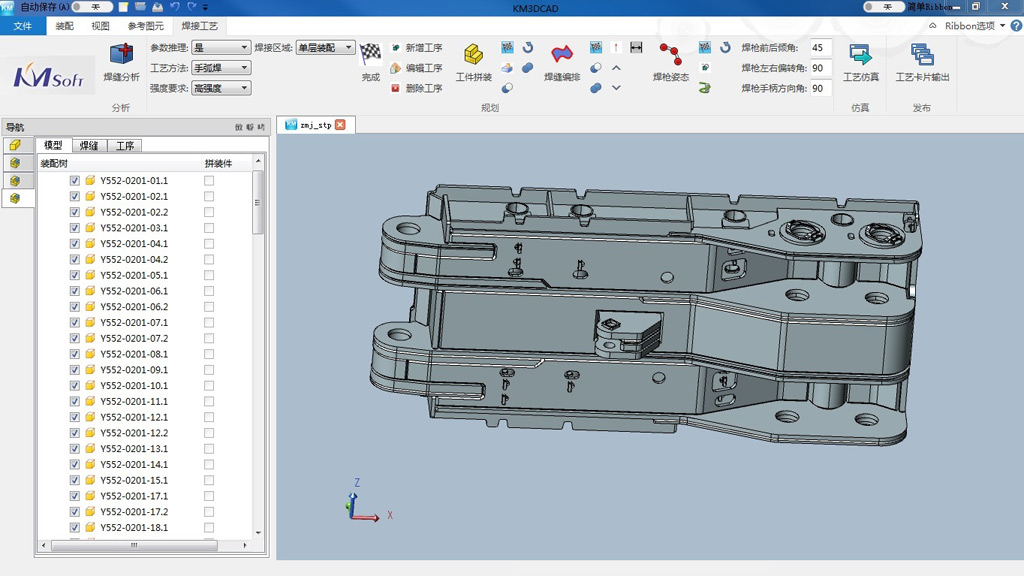

快速導入三維數模，智能識別焊接特征

數字化轉型浪潮下，三維設計已成為制造企業進行產品創新設計的主流方式，三維數模也是研發、工藝、制造工程師們溝通的重要信息媒介，攻克基于三維模型的制造特征識別技術，正成為各大工業軟件廠商技術突破的關鍵方向。

開目3DWeld系統能夠一鍵式導入各類復雜的三維數據模型，作為唯一的數據源。3DWeld不僅能夠自動讀取模型的基本信息、建模特征信息、BRep信息、標注信息等，而且還能通過開目自主研制的焊接特征識別技術，自動從獲取的信息中分析出該零件模型的各類焊接工藝信息，并快速將設計意圖轉換為焊接工藝要求。

基于制造特征識別技術，開目3DWeld可對三維模型進行自動分析：

1、自動識別工件形狀，含板材、型材、管材等；

2、自動識別焊縫、坡口特征，提取焊接符號及其他信息；

3、自動識別工件接頭形式，如對接、角接、搭接、端接、T形接、錯位角接等；

4、自動計算焊縫空間位置，含平焊、橫焊、立焊、仰焊等。

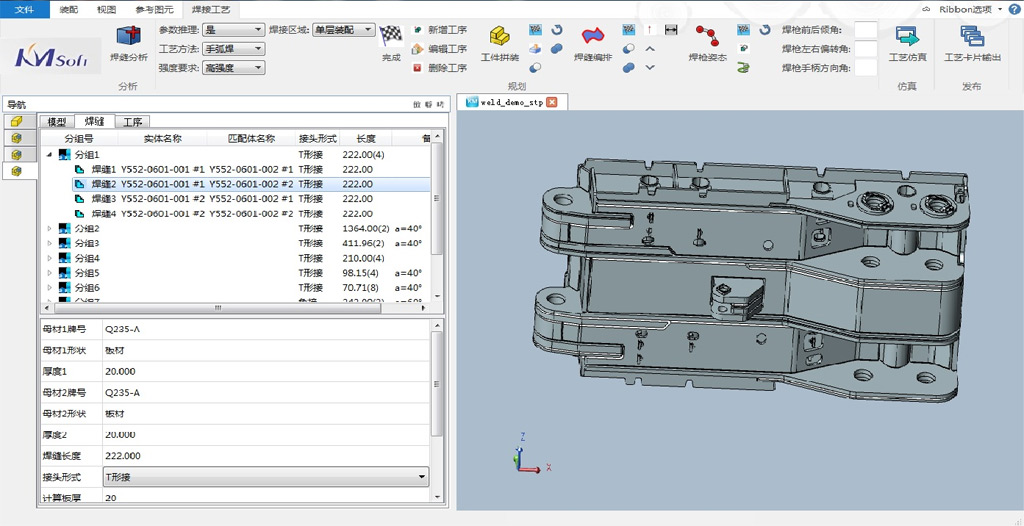

一鍵式焊縫識別，高效實現焊接工藝設計

開目3DWeld基于知識庫的工藝參數推理，輸出優化的焊接工藝參數。采用“一鍵式”焊縫識別、自動化的焊接工藝參數推理、可視化焊接工藝規劃設計，快速生成各類三維工藝卡并進行發布，可幫助企業解決重復勞動工作，提高工藝設計效率，使得工藝人員能夠?qū)⒏嗟木蜁r(shí)間用于從事工藝創新的工作。

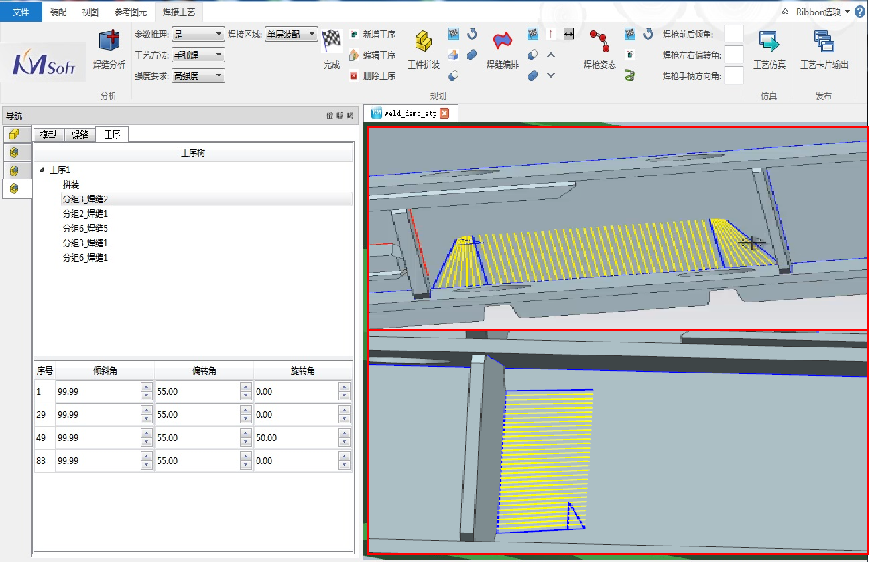

焊接工藝規劃設計：

1、基于工藝知識庫，推理焊接工藝參數；

2、支持耗材、工時自動計算；

3、 采用消耗式焊接工藝規劃，快速高效；

4、提供焊槍姿態規劃，模擬化線；

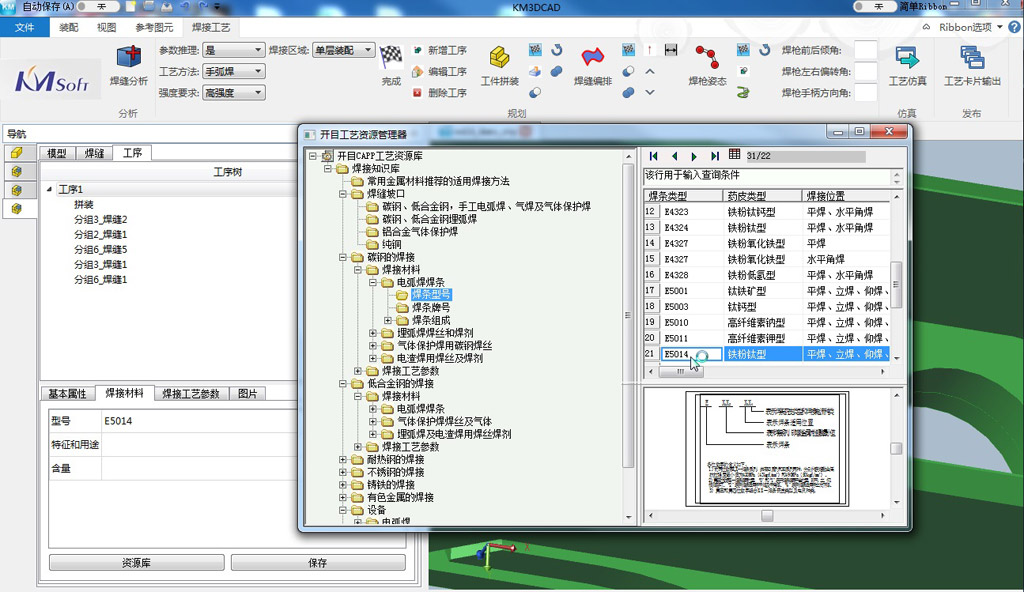

5、焊接工藝知識庫管理，實現知識傳承。


焊接工藝文件發布：

1、支持焊接工藝結構化數據導出；

2、支持自定義焊接工藝模板；

3、輸出文件格式豐富，支持word、excel、pdf、wps輸出；

4、支持輸出3DPDF焊接工藝卡片。

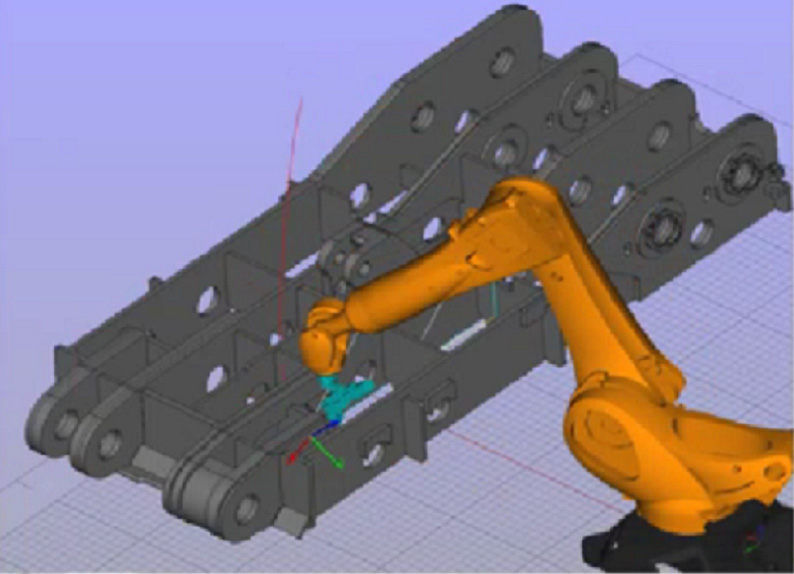

智能焊接工藝模擬仿真，可視化指導車間生產

開目3DWeld以三維數模為基礎，實現工藝設計從二維向三維模式轉變，為設計人員提供了一個接近真實的可視化工藝設計環境。3DWeld輸出的模擬仿真文件，可實現在車間現場可視化查看，焊接操作人員可觀察完整的焊接工藝動畫過程及細節，準確理解焊接工藝操作要求。三維焊接工藝設計過程的仿真和校驗，直觀、便捷地指導現場生產，將大大提高工藝設計的質量和效率。

為了提高焊接生產水平，改善焊接環境條件，制造企業已陸續通過焊接機械手臂或焊接機器人，構建自動化焊接生產線，現已成為焊接裝備制造業高效發展的重要趨勢。

開目3Dweld不僅能支持快速生成焊接機器人所需的焊接工藝文件，并且提供與離線編程軟件的集成接口，能將結構化焊接工藝數據傳遞給離線編程軟件，實現焊接程序的快速生成，大幅節省生產準備時間，為機器人編程和調試提供靈活的編程環境。

開目3DWeld的發布，再度開啟3DCAPP創新先河，進一步豐富了開目三維智能工藝設計與仿真解決方案，擴大了開目數字化工藝與制造產品陣營，同時也高效助力制造企業實現焊接工藝的自動化、智能化設計。

應用開目3DWeld，企業焊接工藝設計效率可提升50%，生產效能可大幅提升；通過三維焊接工藝可視化指導現場生產，以及焊接機器人數控離線編程，產品質量可提升30% ；并且通過工藝知識的持續積累和復用，可快速提升企業焊接工藝創新能力。歡迎廣大制造企業用戶垂詢，熱線：027-67869829。

自主研發攻堅克難，實力新品層出不窮！未來，開目公司將繼續刻苦鉆研，不斷開拓創新，多方位助力制造企業智能升級，為廣大用戶提供功能更強大的國產化高端工業軟件，敬請期待！
